自動旁路柜順利投運新疆紫金有色項目
發布日期：2024-11-21
掃一掃
來源：
瀏覽次數：143
近日，我公司售后工程師在項目現場發來消息，提供新疆紫金有色金屬有限公司10萬噸/年鋅冶煉項目的兩套自動旁路柜順利完成送電工作。此次得潤電氣提供的560kw、 900kw兩套一拖一自動旁路柜，采用了三個接觸器和兩個隔離開關的搭配方案，設計方案符合現場配電要求。

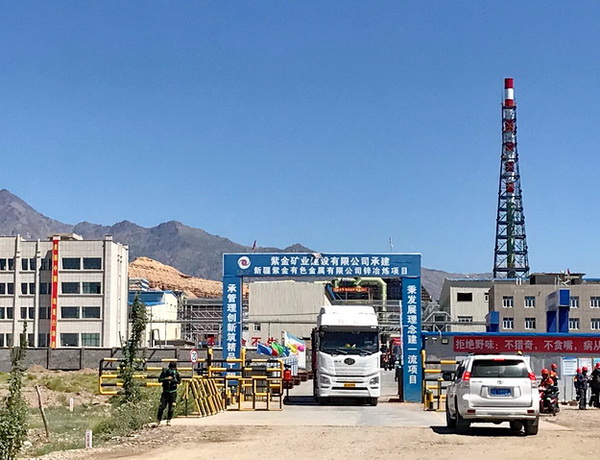

新疆紫荊有色項目現場

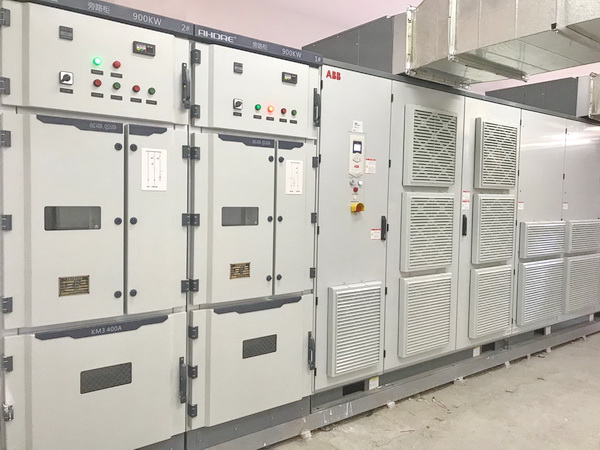

自動旁路柜現場圖
一拖一自動旁路柜的工作原理為：真空接觸器KM1、KM2與兩個刀閘隔離開關QS1、QS2電氣互鎖；KM1、KM2與KM3電氣互鎖；當KM1、KM2閉合，KM3斷開時，電機變頻運行，當KM1、KM2斷開，KM3閉合時，電機工頻運行。當高壓變頻器自檢有故障或不具備起動條件時，KM1、KM2、KM3都不能操作。
目前，得潤電氣提供的自動旁路柜滿足電機連續運轉要求，并與現場的變頻柜做到準確對接，保證電源的不斷供給。由于現場需求是復雜多樣的，得潤電氣技術員專門對變頻旁路方式設計了多種方案，有手動旁路、一拖一手動旁路、一拖二自動旁路等方案。
現場講解旁路柜的使用操作
