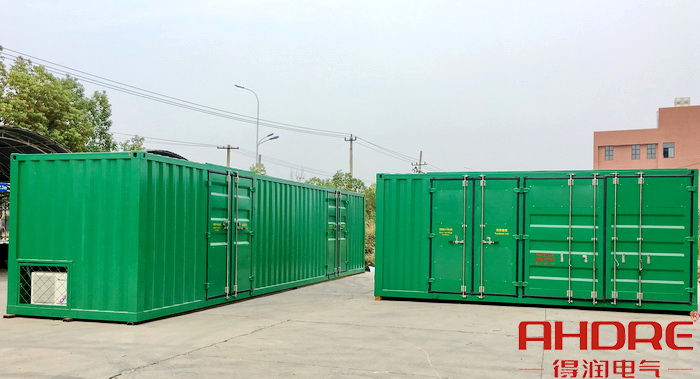

集裝箱式變電站式是一種把高低壓配電設備和配電變壓器裝置，按相應配電方案組合在一起的箱式變電站。常見的箱式變電站可以分為組合式變電站和預裝式變電站，特點是易維修、靈活方便、占地面積小，可以直接向用戶提供電源。
一、箱式結構
1、高壓室
10KV高壓電路通過母排進入高壓室內，高壓室內通常有高壓進線柜、高壓出線柜或者高壓環網柜或者高壓計量柜。

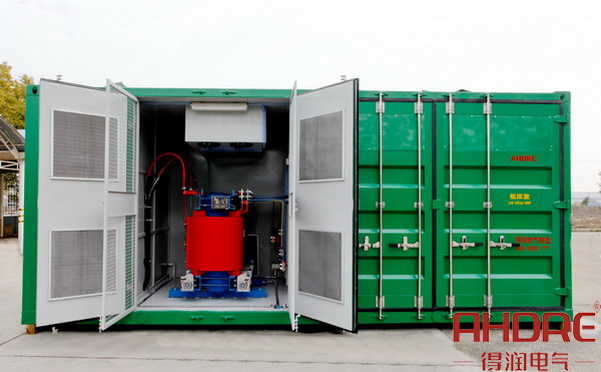

2、變壓室
變壓器一種用于電能轉換的電器設備，它可以把一種電壓、電流的交流電能轉換成相同頻率的另一種電壓、電流的交流電能，其作用是改變電壓的高低。
3、低壓室
線電壓為10KV通過變壓器變度為線電壓為380V的輸出到低壓室，低壓室內有進線柜、電容柜、出線柜等低壓配電裝置。
二、箱變的運行和維護
1、運行要求
箱式變電站放置的地坪應該選擇高出，不能放在低洼處，以免遇水灌入箱內影響運行。箱體與接地網必須有兩處可靠的連接，箱變接地和接零可共用一接地網。
2、維護
（1）接地裝置是否完備、連接是否良好、接地點是否符合要求；
（2）檢查各線路饋線符合情況，三相負荷是否平衡或過負荷現象，開關分合位置、儀表指示是否正確，控制裝置是否正常工作；
（3）高低壓時要檢查企業表的指針是否在綠色區域，進行分合閘操作；
（4）端子排維護，每年巡檢應對端子室內所有端子重新緊固；
（5）箱變的出身箱變內部每隔一年除塵一次。
三、箱變的使用操作
1、合閘操作
（1）關閉電纜室門
（2）分開接地開關
（3）閉合符合開關
2、分閘操作
（1）分開負荷開關
（2）閉合接地開關
（3）打開電纜室門
集裝箱式變電站廣泛應用于城網中道路兩旁的配電線路住宅小區、街道、高層建筑、商業中心以及臨時性設施等場所。
