什么是高壓變頻切換柜？有哪些作用？
發布日期：2020-03-31
掃一掃
來源：
瀏覽次數：182
高壓變頻切換柜又可以稱為高壓變頻旁路柜屬于其中的一種，是在變頻器、電機、及母線之間增加了一套切換裝置，以滿足現場連續生產的要求。根據切換開關的不同，可以分為自動旁路方式和手動旁路方式，下面我們來詳細了解什么是高壓變頻切換柜。
一、手動切換柜
1、組成
手動切換柜采用隔離開關進行手動方式，隔離開關分別選用gn19系列單投和雙投戶內高壓隔離開關，相間距為210mm。單投隔離開關的進線端的三個絕緣端子為高壓帶電顯示裝置的三個傳感器；照明燈為柜門式照明燈；避雷器采用三相組合式。

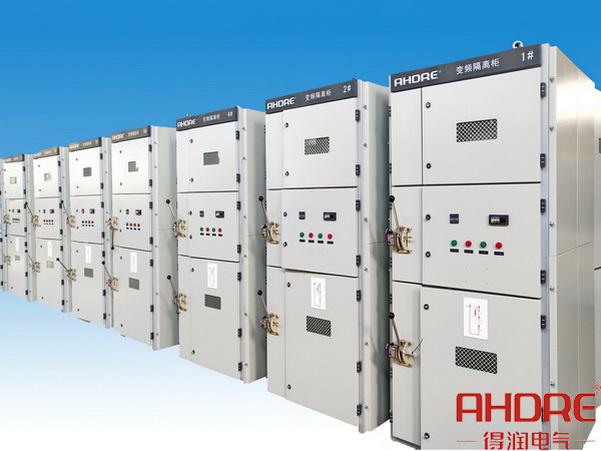

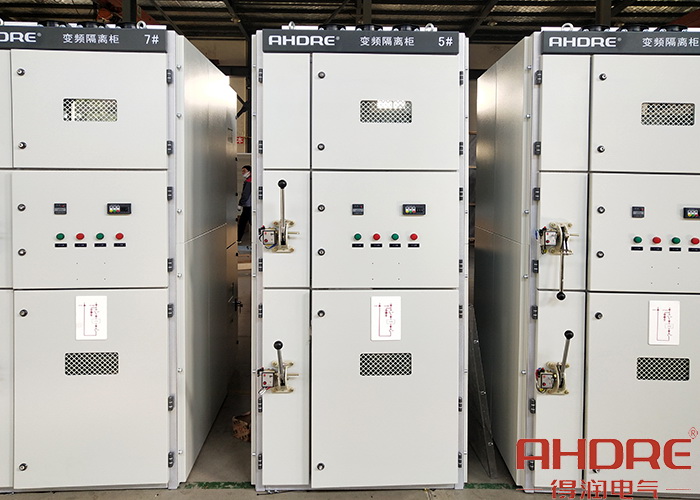

手動旁路柜實物圖
2、優點
工作人員在檢修變頻器時，有明顯斷電時間，能夠保證人身安全，同時也可手動使負載投入工頻電網運行；手動旁路可人為判斷故障后再切換，保證工作人員的安全。
二、自動旁路柜
1、組成
自動旁路柜采用真空接觸器或真空斷路器實現自動旁路方式，如真空斷路器搭配隔離開關的一種自動旁路方案，自動旁路柜柜內裝有真空斷路器（真空接觸器）、帶電顯示器、傳感器、電磁鎖、小型斷路器、加熱器等元件。

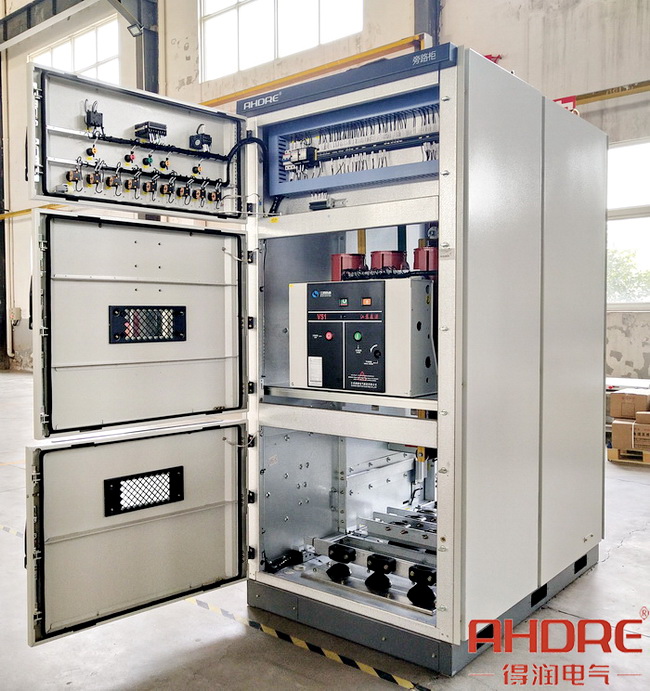

自動旁路柜實物圖
2、優點
在變頻器出現嚴重故障時，系統能夠自動轉入工頻電網中，斷開變頻調速系統時，而負載電路時不需要停機，從而滿足現場不能停機的要求。
當然，就如何選擇合適的一種旁路方案，需要根據現場不同方案的選擇、電機功率大小、以及線路負載情況選擇適宜的方案。如果您想要了解更多高壓變頻切換知識，歡迎來電咨詢得潤電氣。
