在電網系統中，電能質量問題的存在會造成一定的經濟損失，需要通過提升電能質量來解決供電的質量。高低壓無功補償裝置是專門用來提高設備運行效率的配電設備，通過降低供電變壓器及輸送線路的損耗，提高供電效率，改善供電環境。

一、工作原理

高低壓無功補償裝置具有容性功率負荷的裝置與感性功率負荷并接在同一電路，當容性負荷釋放能量時，感性負荷吸收能量，而感性負荷釋放能量時，容性負荷吸收能量，能量在兩種負荷之間交換。因此，感性負荷所吸收的無功功率可從容性負荷輸出的無功功率中得到補償。

二、組成

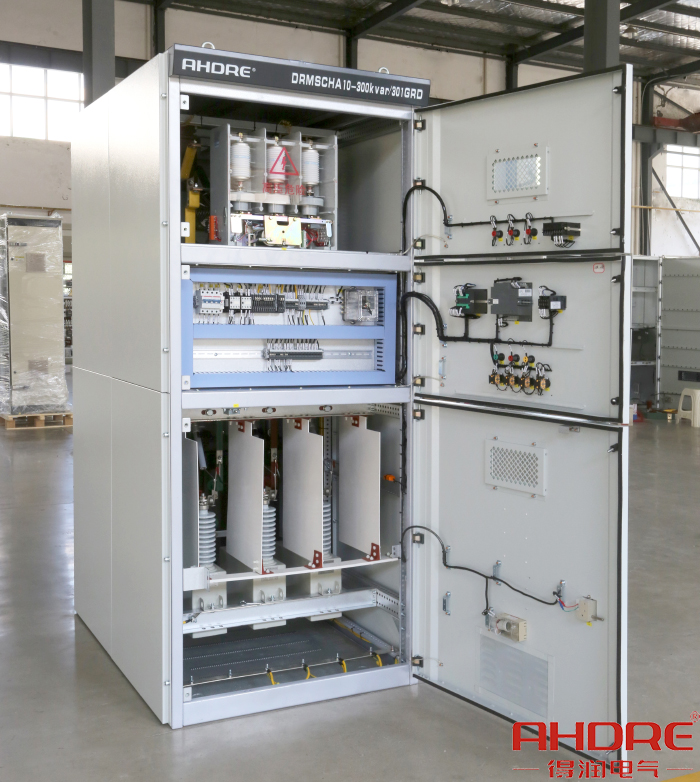

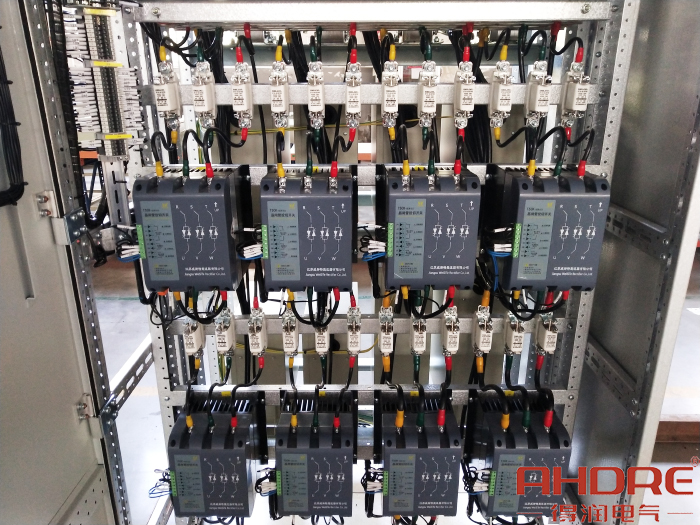

高低壓無功補償柜由柜殼、母線、隔離開、熔斷器、接觸器、熱繼電器、電容器、避雷器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。

三、正確操作和維護

下面我們以高壓無功補償柜的具體操作步驟、維護方法等方面進行詳細講解。

1、打開高壓電容補償柜前必須先斷開斷路器或隔離開關，讓高壓電容補償柜的放電裝置自動放電，三分鐘后方可打開柜門，打開柜門后須人工放電。

2、高壓電容補償在運行中發出特殊響聲是內部絕緣崩潰先兆，應立即停止運行，查找故障高壓電容補償。

3、高壓電容補償外殼膨脹是過電壓引起介質分解析出氣體，應立即停止運行查找故障高壓電容補償。

4、禁止高壓電容補償斷開后又立即投入，這樣對其它用電設備和高壓電容補償本身會產生嚴重?fù)p害，一般需三分鐘以上的時間間隔，對于自動投切的電容柜，如果電網功率因數變化較快，應適當延長延時時間。

5、高壓電容補償可能對電壓和諧波有放大作用，用戶訂貨時應說明企業電壓和諧波情況，以便特殊處理，電容運行中必須時時檢查高壓電容補償，出現異常，立即切斷。

6、高壓電容補償內外均需通風良好，以延長電容使用壽命。

7、保持高壓電容補償表面干凈，避免發生閃絡事故。

8、對電容柜定期進行紅外測溫，做好記錄。

高低壓無功補償裝置一般根據補償方式的不同，選擇不同功能的元器件，高壓無功補償柜可以分為就地補償、集中補償、自動補償?shù)龋蛪簾o(wú)功補償?shù)挠胸?fù)荷開關投切、可控硅投切、接觸器投切等。
