分享低壓雙電源開關柜自動切換的原理知識
發布日期：2020-11-04
掃一掃
來源：
瀏覽次數：159

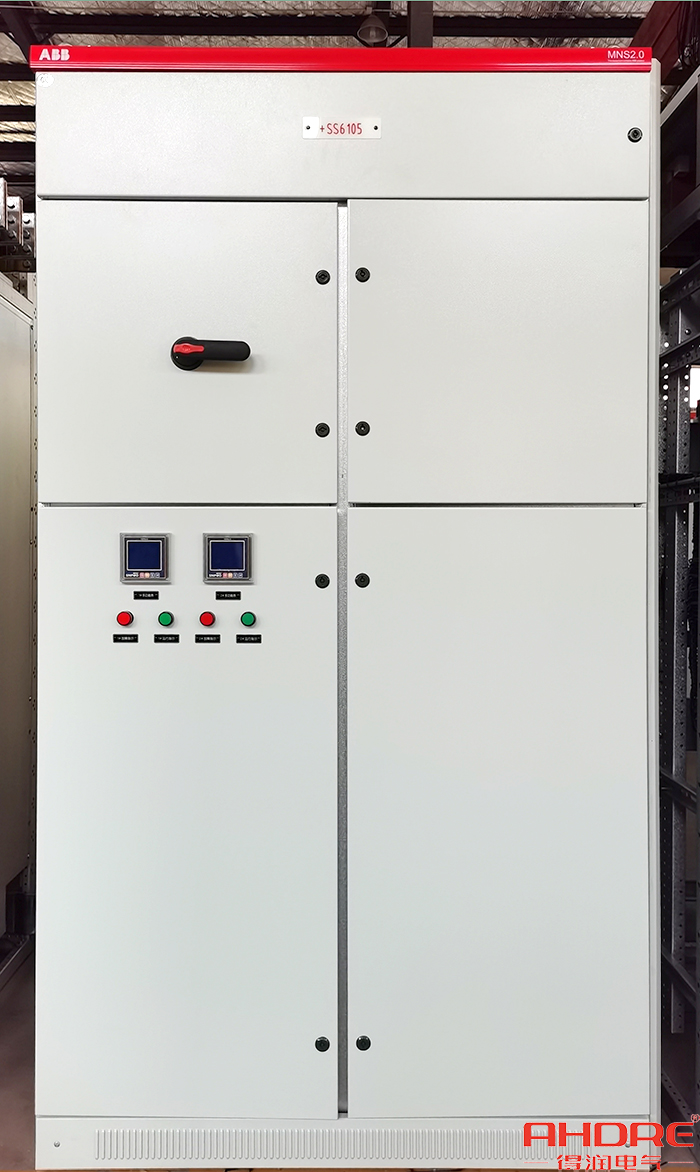

低壓雙電源開關柜其原理是通過主用電源和備用電源的自動切換來實現的，當主電路停電或出現故障時，線路系統會自動切換至備用電源線路。一般采用接觸器或繼電器實現自動切換，不同搭配方案其工作原理也是不同的。下面介紹三種配電方案的工作原理。
一、方案一
兩個接觸器實現切換備用電源的線圈走主接觸器的常閉點，主電源接觸器吸合主電路導通。主電源斷電，備用電源通過主接觸器的常閉點導通。如果主電源恢復正常，備用電源斷開。
二、方案二
雙轉換觸點繼電器是雙轉換觸點，通電時，兩組觸點閉合。斷電時兩組觸點閉合。一個電器元件就可以完成。如果A路是單相220伏電源，繼電器的線圈電壓也選用交流220伏的
三、方案三
一個繼電器兩個接觸器主電源的接觸器線圈走繼電器的常開觸點，備用電源的接觸器線圈走繼電器的常閉觸點。主線路有電的時候，繼電器吸合，常開觸點閉合，主線路導通。常閉觸點斷開，備用電源不工作。當主線路斷電的時候，繼電器也斷電。常開觸點恢復初始斷開狀態，主線路斷開。備用電路的接觸器通過繼電器的常閉觸點開始工作。

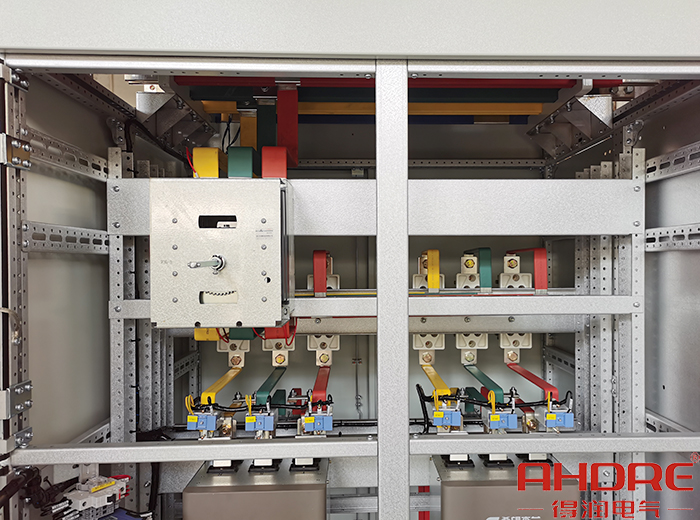

雙電源切換開關分PC級和CB級，其結構大致一樣。PC級屬于隔離型的，由雙投刀開關加上操作機構構成的。CB級是斷路器保護型的，由兩個斷路器加操作機構組成，有過載短路保護的作用。
雙電源自動轉換開關控制模式多樣化，支持手動、自動控制模式，同時可選擇自投自復模式自動切換到備用電源，同時當主電源恢復供電，自動再切換回主電源供電。廣泛應用于住宅、酒店、寫字樓、消防領域，其穩定、可靠、抗干擾能力強能夠確保供電的可靠性與安全性。
