箱式變電站的應用，為不同領域行業的配電工程帶來了便捷之處。箱式變電站因獨有的外形結構，使其具有節約占地面積、易于搬移、檢修方便、低損耗等特點。箱式變電站又稱為組合式箱式變電站，其箱內結構由高壓室、低壓室、變壓器室組成。緊湊型的箱變可以將三個配電室放入同個箱內，而獨立型的箱變可以分別單獨放入不同箱內。

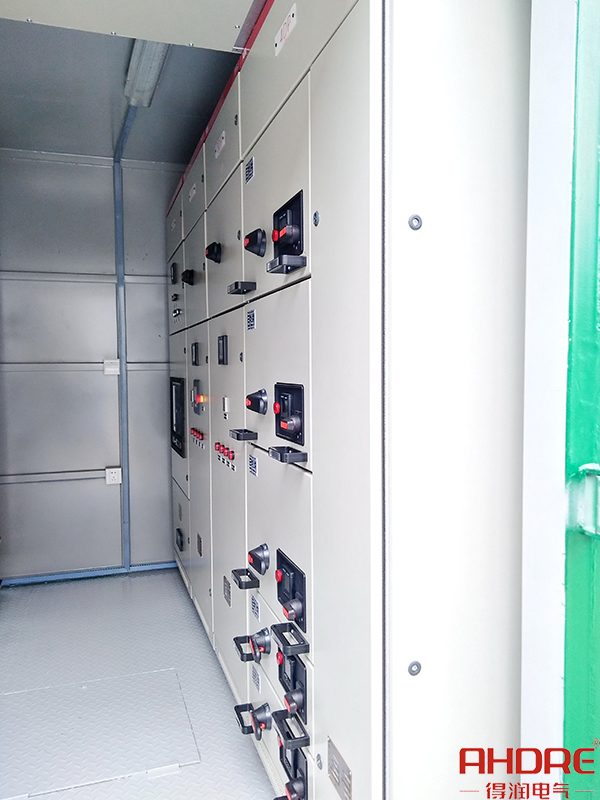

一、低壓室

低壓室一般有低壓進線柜、低壓出線、低壓補償柜，其柜內配電裝置由低壓斷路器、電流互感器、電流表、電壓表等組成的。

二、高壓室

箱式變電站的高壓室一般有高壓進線柜、高壓出線柜、高壓計量柜或高壓環網柜，其配電裝置有高壓負荷開關、高壓熔斷器和避雷器等，可以進行停送電操作并且有過負荷和短路保護。高壓配電裝置具有防止誤拉、合開關設備，帶負荷拉、合刀閘，帶電掛地線，帶地線合閘和工作人員誤入帶電間隔的五防措施。負荷開關和熔斷器之間也應有可靠的連鎖。

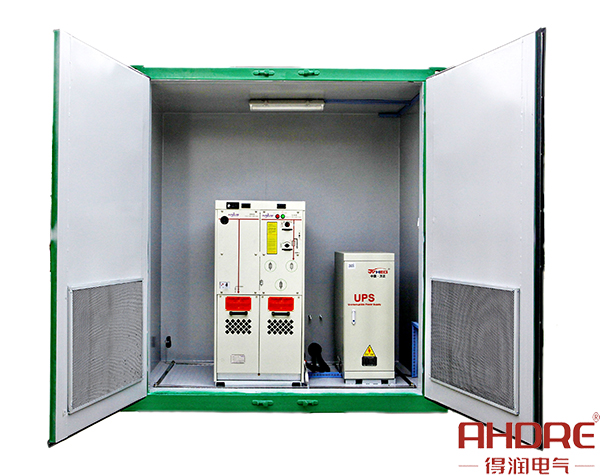

10KV高壓環網柜

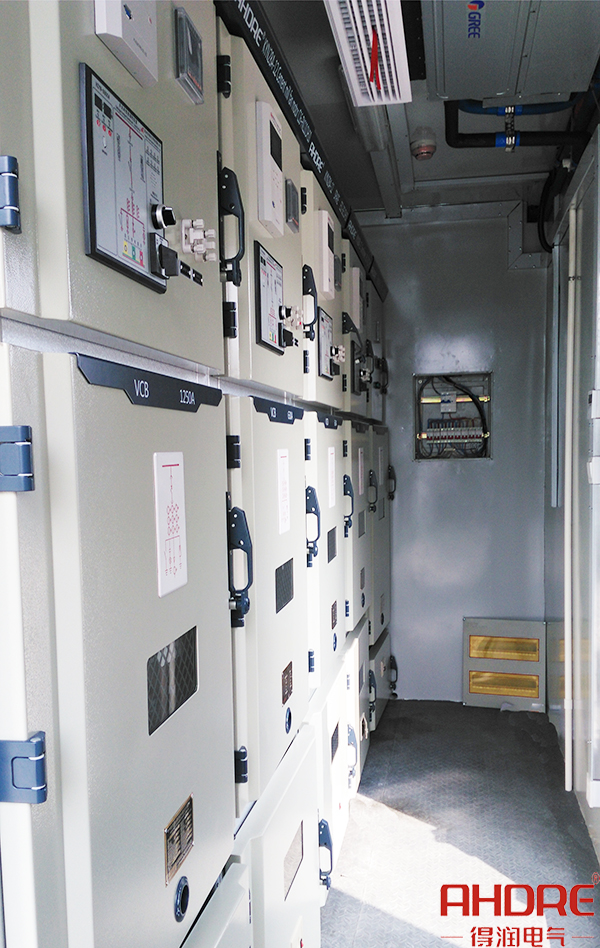

10KV高壓開關柜

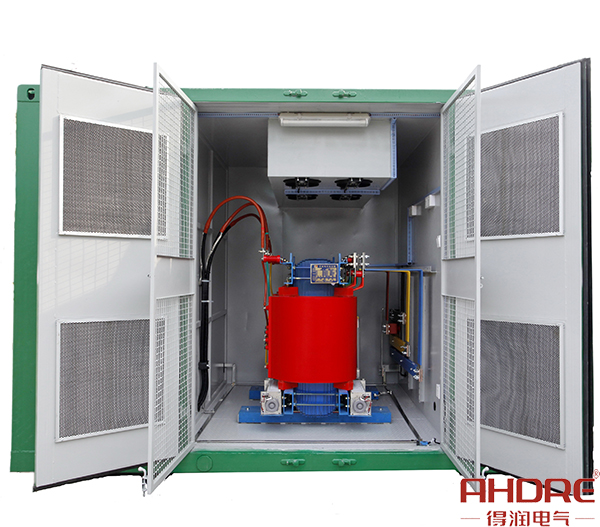

三、變壓器室

變壓器室一般采用干式電力變壓器，散熱性能好，過負載能力強，強迫風冷時可提高容量運行。

另外箱式變還都具有電能檢測、顯示、計量的功能，并能實現相應的保護功能，還設有專用的接地導件，并有明顯的接地標志。此外為適應戶外工作環境，箱式變電站的殼頂一般都采用隔層結構，內裝有隔熱材料，箱體底部和各室之間都有冷卻進出風口，采用自然風冷和自動控制的強迫風冷等多種形式，以保證電氣設備的正常散熱。

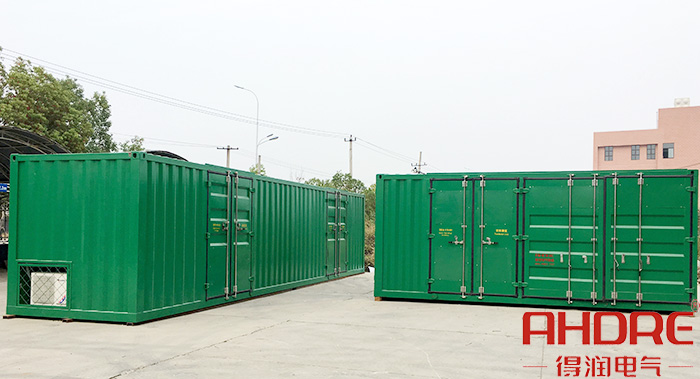

得潤電氣作為擁有多年國外項目經驗的箱變廠家，其出口了利比里亞、加納、幾內亞等多個國家。從圖紙?jiān)O(shè)計、原料采購、生產標準、調試檢驗等環節做到嚴格把控，為每個項目安全用電提供保障。
