分享低壓配電柜Blokset系列全新設計方案
發布日期：2019-12-26
掃一掃
來源：
瀏覽次數：137

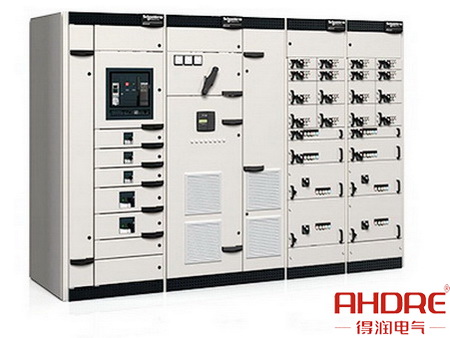

低壓配電柜Blokset系列可以作為動力配電中心，電動機控制中心，電容補償及終端配電等電能控制，轉換與分配設備使用，由施耐德公司授權得潤電氣生產的一款配電裝置。為了滿足更多客戶的需求，Blokset系列的設計方案也在不斷更新、優化。下面來看看Blokset系列低壓開關柜的詳細設計要求。
一、產品特點：
a. 模塊化結構，滿足當?shù)貥?biāo)準、慣例和要求的開關柜；
b. 模塊化系統，標準化的元件、可快速制造、易于修改；
c. 功能性設計，合理化的尺寸和內部布置、減少占地面積、簡便的主電路和輔助電路連接、易于安裝，升級成本得到控制；
d. 高水平的可靠性和安全性，加強對人身和設備安全的保護。
二、技術參數：
額定絕緣電壓：1000V(AC)
額定運行電壓：690V(AC)
額定沖擊耐受電壓：12KV
過壓類別：IV
主母線額定電流：6300A
額定短時耐受電流：100KA

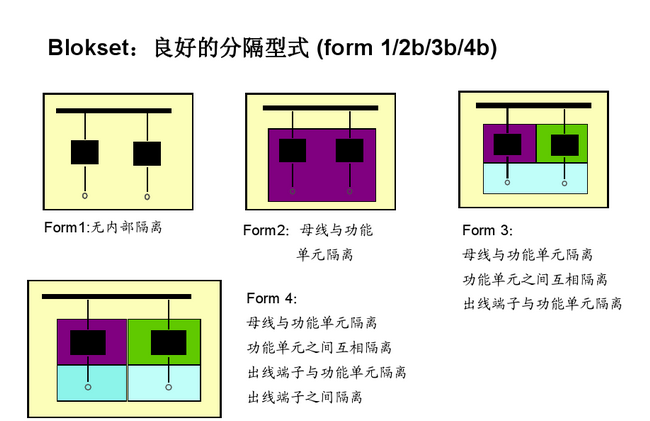

分隔類型：1/2b/3b/4
防護等級：IP30/31/40/42/55

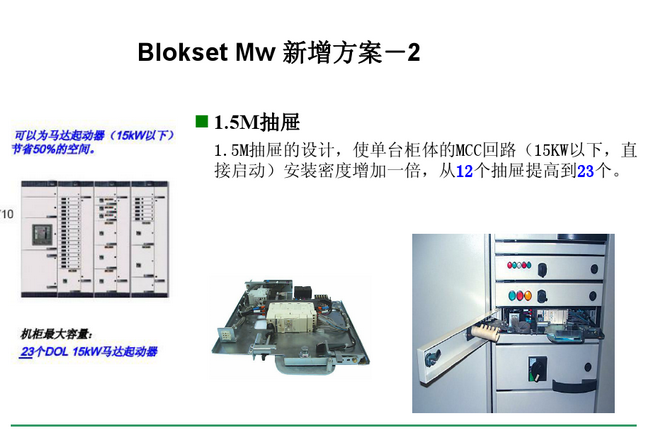

功能單元形式：固定式、抽出式

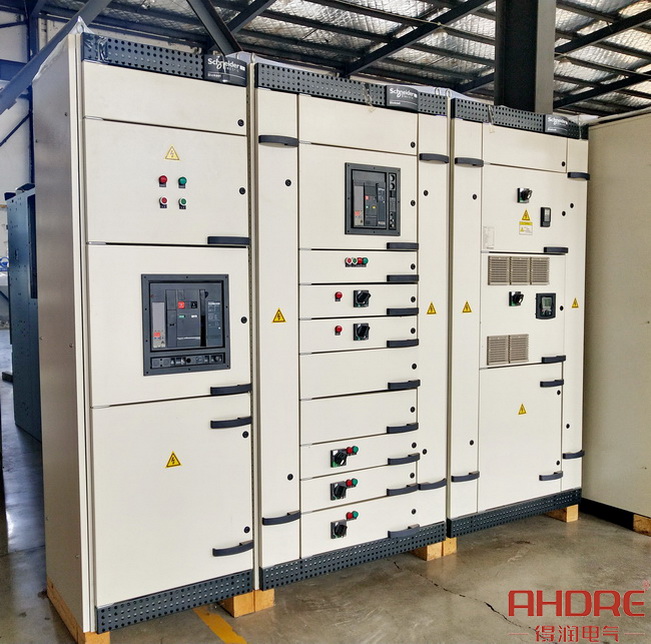

低壓配電柜Blokset系列主要有固定式配電柜、抽屜式配單柜、電容補償配電柜、變頻配電柜等柜型，根據用途的不同選擇合適的設計方案。Blokset低壓開關柜適用于發電廠、變電所、工礦企業、民用建筑基礎設施等各個領域。
