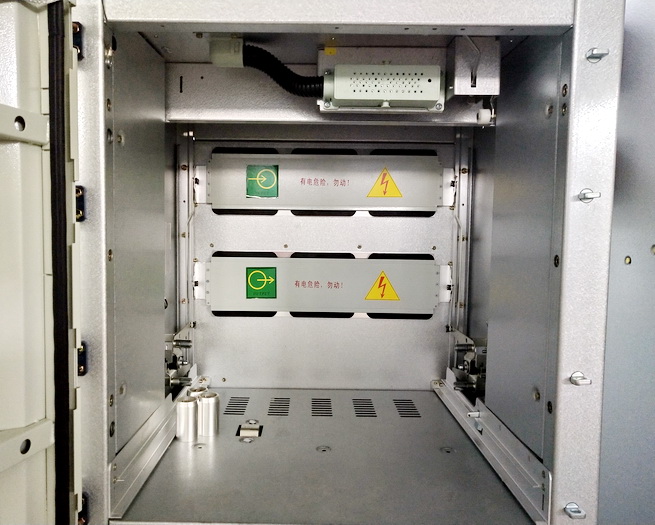

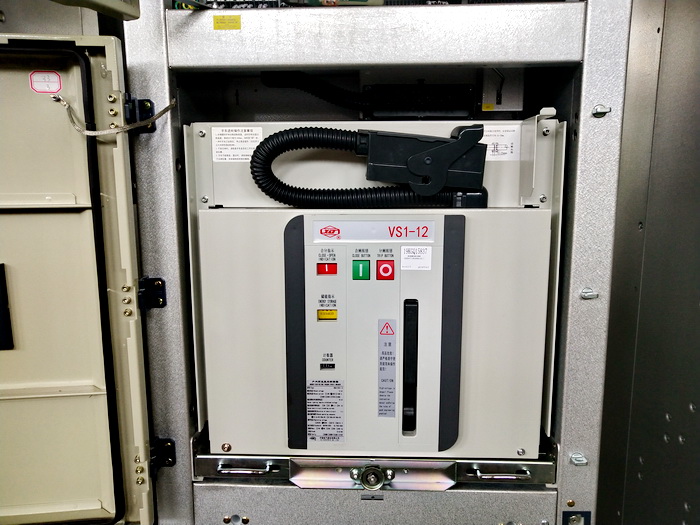

10KV高壓柜也稱為中置式開關柜，由四個隔室組成，斷路器室是由手車方式來進行開關的合分閘工作。對于手車式斷路器，可以分為三個開關位置和四個工作狀態，那么這些斷路器的位置及狀態分別代表什么呢？
1、手車式的三種位置
（1）運行位置：小車開關在運行位置時，一、二次插頭均在插入位置，保護投入運行，交直流電源小車開關柜在合上位置，開關處于合閘狀態，對應運行狀態。
（2）試驗位置：小車開關在一次斷開位置，一次插頭在斷開位置，二次插頭在插入位置，直流電源小車開關在合上狀態，對冷應備用狀態。
（3）檢修位置：小車開關在冷備用裝填的基礎上，合上柜后負荷側接地刀閘。該位置適用于開關柜以外的一、二次回路的檢修。
2、手車式的四種狀態
（1）運行狀態：手車開關在工作位置，開關處于合閘狀態，二次插頭插好，開關操作電源均與投入，相應保護投入運行。
（2）熱備用狀態：斷開開關以后手車并沒有拉出來。
（3）冷備用狀態：斷開開關之后現車開關被拉到試驗的位置，合閘保險沒有取出來。
（4）檢修狀態：在冷備用狀態下取下操作、合閘保險，將小車開關拉到檢修裝置，和上接地刀閘。
對于10KV的手車開，允許存在運行、熱備用、冷備用、檢修四種運行狀態，不過處于冷備用是需要檢查開關觸頭擋板確已閉合，并將其作為操作項目寫入操作票中，若出頭擋板未能閉合，應把手車開關從冷備用狀態調節到檢修狀態。
以上就是分享的10KV高壓柜手車式斷路器的電氣知識，希望大家在進行手車操作時可以正確使用。
