固定式分隔結構就是將一個配電回路放在一個隔室內，每個隔室內的線路互不影響，有利于設備檢修工作。低壓配電柜按結構形式可以分為抽出式、固定式、固定分隔式等，每種結構方式都有自身的優勢。今天我們就固定式分隔柜來詳細講解其結構特點。

一、特點

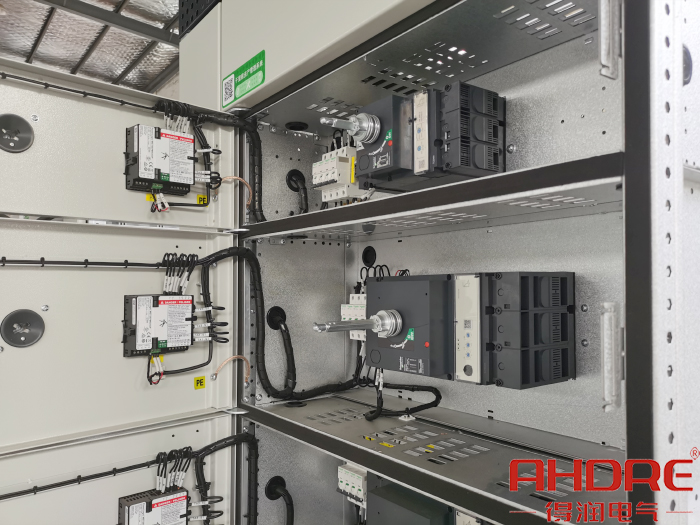

固定式分隔柜是采用插拔式開關安裝在獨立的固定分隔室內。該結構是用于變壓器后第一級的饋電輸出，塑殼開關本體和底座接觸面大，其柜內元件和線路都有獨立的空間，有利于通風散熱，且安裝、檢修安全方便。

二、結構方案

1、盤面排布

2臺出線框架開關方案的盤面排布可以將儀表室做整合，垂直排長度可以縮短，其位置有利于下出線安裝剩余電流互感器。

2、側垂直排方案

（1）對于3臺3P開關安裝在200+600寬柜體時，按鈕、燈、表計只能安裝在垂直排室的邊門上。

（2）需要對垂直排室隔板進行非標設計，使其既能滿足IP2X人身防護，又不對邊門上表計走線有干涉。

3、側后垂直排方案

（1）側后排方案二次部分端子排可以放置在一次出線的另一側，既能實現一二次線分開，也能縮短二次線走線路徑。

（2）當二次線穿越垂直排時，需要增加一些綁線支架，使其遠離垂直排。

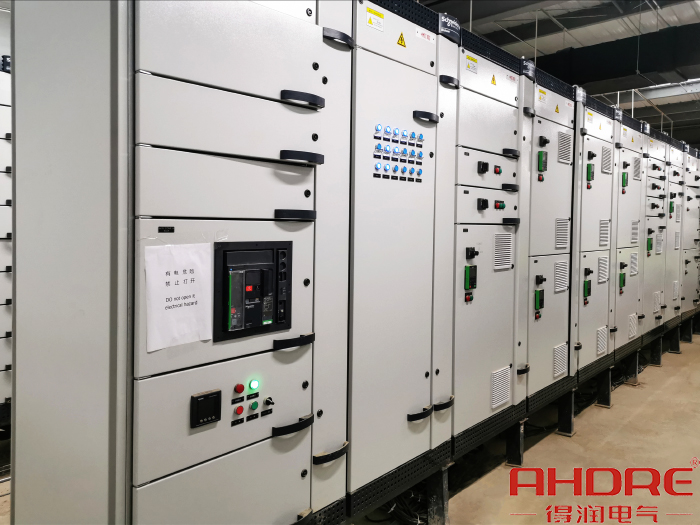

Blokset低壓授權柜

相比抽出式的柜體結構，固定分隔式結構其防護等級、安全系數較高，同時也避免了來回抽出時的插件損壞。當然，抽屜式的結構也有自身的優點，可以把眾多元器件一次抽出，便于整體快速更換，一般用于多回路、小容量場合。所以低壓柜的結構形式選擇一般根據現場的配電需求、負載大小等，設計合理的配電解決方案。
