分享施耐德Blokset系列低壓開關柜的技術要求
Blokset系列低壓開關柜是施耐德公司設計授權安徽得潤電氣公司生產的一款智能化配電設備，簡稱B柜,應用于發電廠．變電所、工礦企業、民用建筑基礎設施等各個領域。利用電氣設備和電動機控制系統，模塊化的組合結構，可以滿足客戶的所有需求。那么這款低壓開關柜的設計特色有哪些呢？
一、特色
1、模塊化結構，滿足標準、慣例和要求的開關柜；
2、模塊化系統，標準化的元件、可快速制造、易于修改；
3、功能性設計，合理化的尺寸和內部布置、減少占地面積、簡便的主電路和輔助電路連接、易于安裝，升級成本得到控制；
4、高水平的可靠性和安全性，加強對人身和設備安全的保護。

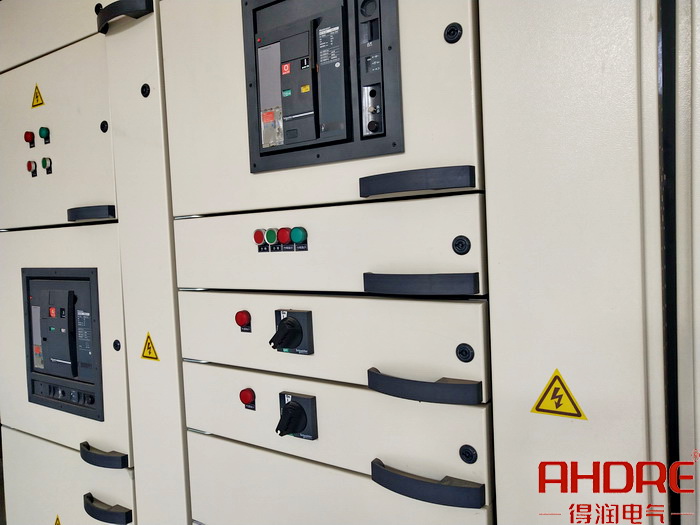

Blokset低壓開關柜細節圖
二、技術參數
額定絕緣電壓：1000V(AC)
額定運行電壓：690V(AC)
額定沖擊耐受電壓：12KV
主母線額定電流：6300A
額定短時耐受電流：100KA
分隔類型：1/2b/3b/4
防護等級：IP30/31/40/42/55
功能單元形式：固定式、抽出式
三、B柜與變壓器接口的技術要求
1、B柜和變壓器接口有兩種進線方式，分別為開關柜頂部進線和開關柜側進線。
2、B柜頂部接線多為密集母線槽上進線，柜內銅排和變壓器母排的連接一般需低壓現場拼柜后，密集母線廠家去現場實際測量和接口數據，柜內伸出母排的高度原則上應與主母線平齊。
3、B柜側面進線為變壓器在低壓柜相鄰一側，低壓柜內銅排和變壓器低壓側，銅排連接是需要做接口圖，變壓器一側的隔板需要開母線伸出位置缺口處。

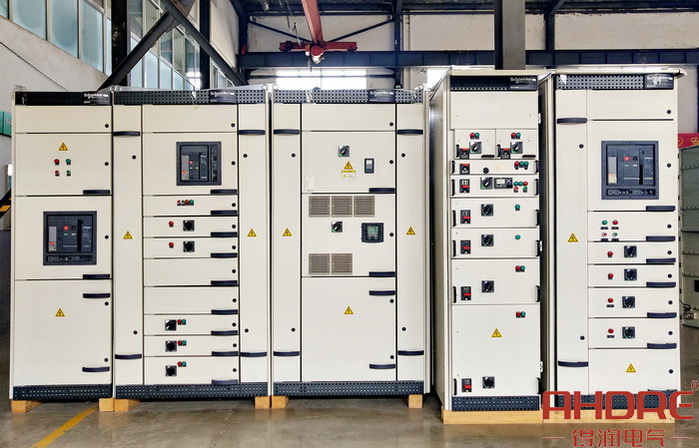

Blokset低壓開柜實物圖
Blokset低壓開關柜的出線方式有兩種，一種為后出線為后上和后下，另一種為側出線為下出。施耐德公司產品技術性符合國際標準，可靠的供電連續性，保證運行人員的操作安全。安徽得潤電氣技術有限公司作為施耐德授權廠家，以優化的設計方案和精湛的生產技術，滿足所有配電需求。
