變頻器自動切換柜需要隔離開關嗎？一文給你解答
發布日期：2019-07-17
掃一掃
來源：
瀏覽次數：151
變頻器自動切換柜也叫做一拖一自動旁路柜，性能滿足GB3906、IEC298等標準要求，具有防止誤分合斷路器、接觸器、隔離開關等、防止誤入帶電隔室等“五防”聯鎖功能。可配用真空斷路器，又可配用真空接觸器實現自動旁路方案，那么能用隔離開關實現手動旁路方案嗎？

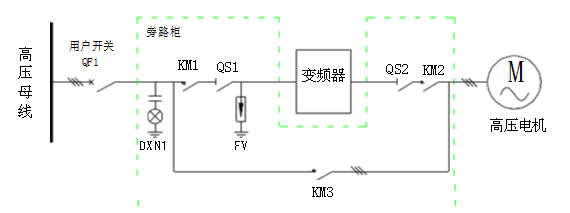

一拖一自動結構圖
變頻器一次回路由3個高壓真空接觸器K1、K2、KM和2個高壓隔離開關QS1、QS2組成。高壓電源經高壓隔離開關QS1、真空接觸器K1到高壓變頻裝置，變頻裝置輸出經真空接觸器K2、高壓隔離開關QS2送至電動機，電動機變頻運行；高壓電源還可經真空接觸器KM直接起動電動機，電動機工頻運行。KM與K2電氣閉鎖，保證任何時候不能同時合閘。隔離開關QS1、QS2作用是：隔離變頻器以保證在工頻進行時維護變頻器，保證維護人員安全。非維護期兩個隔離開關處于閉合狀態；高壓開關QF1與電動機為原有設備。優點是在變頻器出現嚴重故障時，系統能夠自動轉入工頻電網中，斷開變頻調速系統時，而負載不需要停機，滿足現場不能停機的要求。

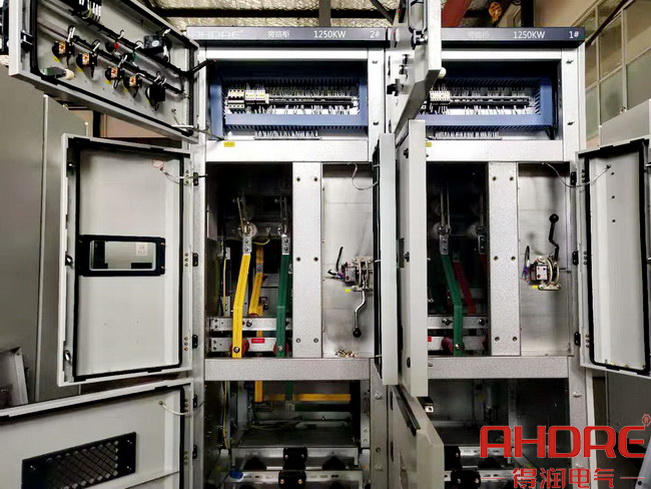

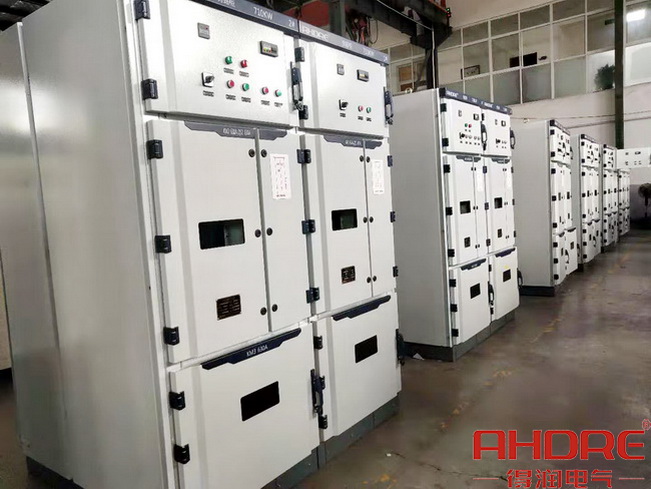

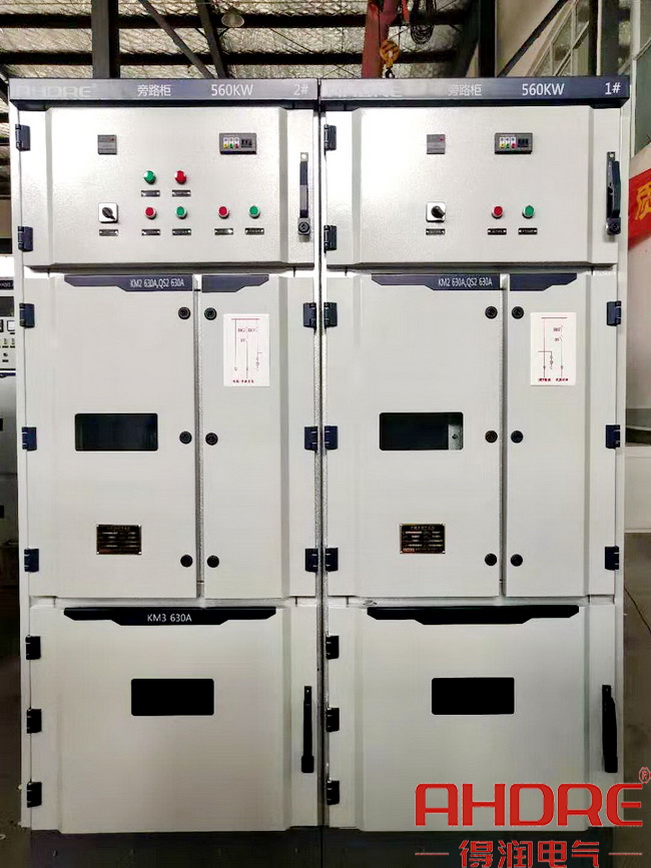

得潤電氣最近生產一批變頻器自動切換柜項目，為該項目提供九套一拖一自動旁路柜。此次采用三個接觸器、兩個隔離刀閘等組合的10KV高壓旁路柜。如果您對這款產品有感興趣的話，歡迎來電咨詢！
