戶內高壓自動無功補償裝置如何自動投切？
發布日期：2020-08-13
掃一掃
來源：
瀏覽次數：172
戶內高壓無功補償裝置根據不同配電變壓器無功負荷狀況，可以分為自動無功補償、集中補償、就地補償等方式。而高壓無功自動補償裝置能夠準確迅速地跟蹤電網或負荷的波動，通過各回路的自動投切，對變化的無功功率進行自動補償，提高系統功率因數，補償后功率因數在0.95以上。下面以MSCHA高壓無功自動補償裝置為例來介紹如何實現自動投切。
一、工作原理
根據系統反饋的參數，自動計算出所需無功大小，對各MSC支路進行自動投切，從而實現系統所需無功的自動調節，該控制器可根據用戶需要可按無功、電壓或功率因數進行自動控制。控制可實現自動和手動操作，可通過RS-485串口遵循IEC101規約實現遠方控制工作方式。
二、使用環境
1、 自然環境條件：
安裝地點：戶內安裝。
2、系統條件：
額定電壓：10kV可在額定電壓的1.1倍情況下長期運行.
最高運行電壓：12kV
額定頻率： 50Hz
運行電流：最大工作電流不超過額定電流的1.3倍.
中性點聯接方式：中性點不接地
三、應用案例

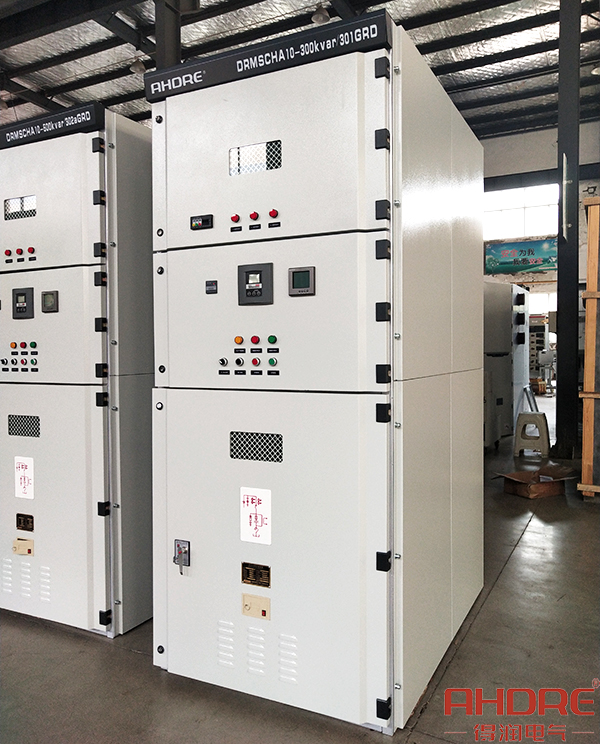

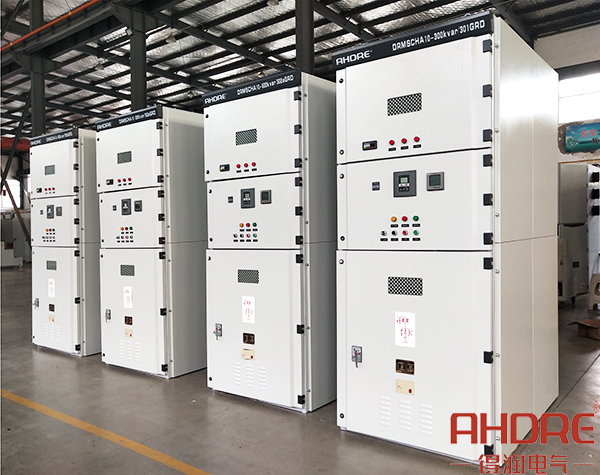

近日，得潤電氣承接了撫州南方的一項水泥項目，為該項目提供了一批高壓柜和高壓無功補償裝置。此次的高壓無功補償裝置是采用自動補償裝置的配電方案，采用柜式結構，進線電纜由柜底部引入，并具有“五防”措施。并自動分步投切并聯在配電變壓器3~20kV母線的電容器組，提供相應的容性無功功率。
高壓無功自動補償柜其實是其控制器通過采樣電流互感器的感應電流來自動投切電容，將每步刀熔合上，使補償回路得電，從第一步開始將投切模式轉為自動。隨著行需求的增加，自動投切補償裝受到廣泛應用。
