KYN61-40.5 型鎧裝移開式交流金屬封閉型開關設備

1. 概述

KYN61-40.5鎧裝移開式交流金屬封閉開關設備 (以下簡稱開關設備) 是安徽得潤電氣技術有限公司開發的產品，額定電壓及頻率分別為40.5KV,50(60Hz)。主要用于工廠和電力系統中接受和分配電能并對電路實行控制、保護和監測。其主要特點是能配真空斷路器或SF6斷路器,柜體采用組裝結構，提高了產品品質和配合精度。

符合標準

GB3906-2006 《3~35kV交流金屬封閉開關設備》

GB11022-89 《高壓開關設備通用技術條件》

IEC62271-200(2003)《額定電壓1 kV以上52kV及以下交流金屬封閉開關設備和控制設備》

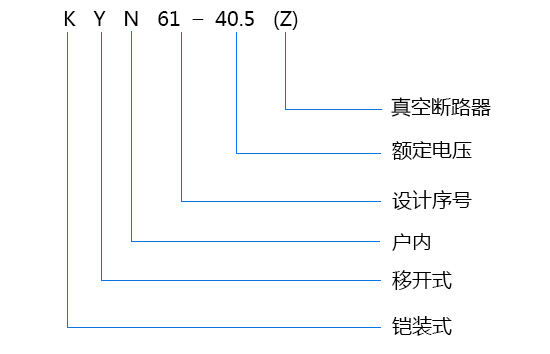

2.型號及含義

3.使用環境條件

1、環境溫度:最高溫度+40℃，最低溫度-10℃；

2、環境濕度：日平均相對濕度≤95%，月平均相對濕度在≤90%；

3、海拔高度:1000m以下；

4、抗地震度:地震烈度不超過8度；

5、周圍空氣應不含腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；

6. 無嚴重污穢及經常性的劇烈振動，嚴酷條件下嚴酷度設計滿足1類要求。

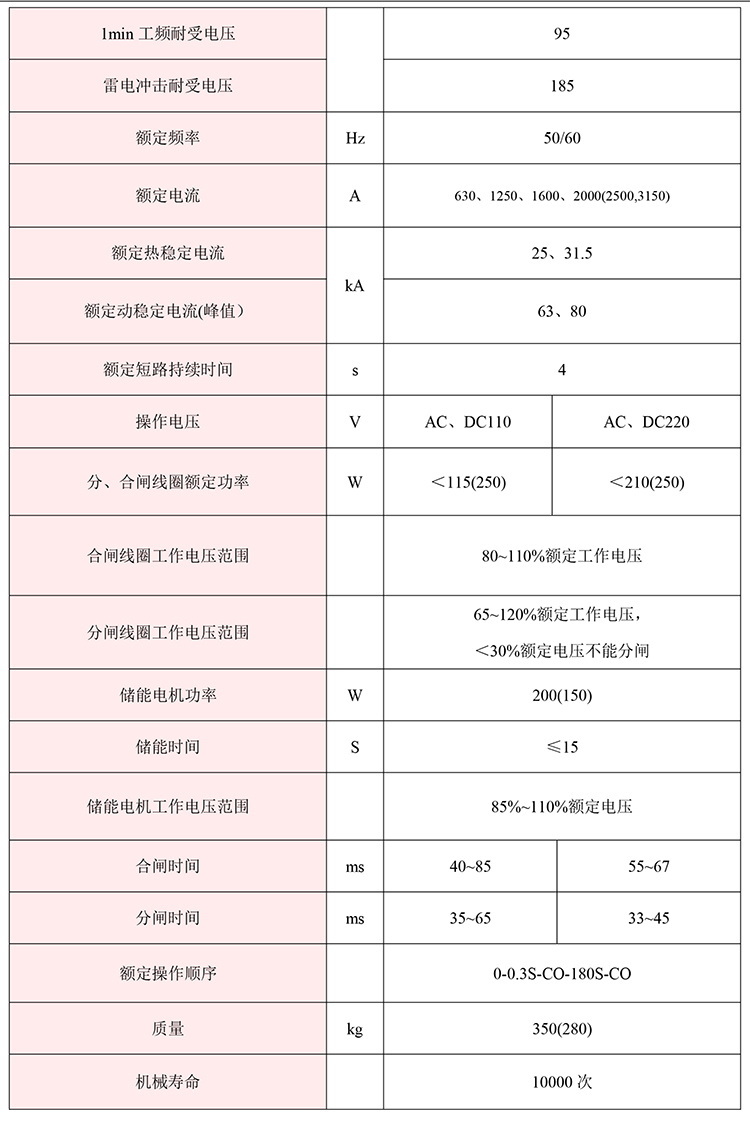

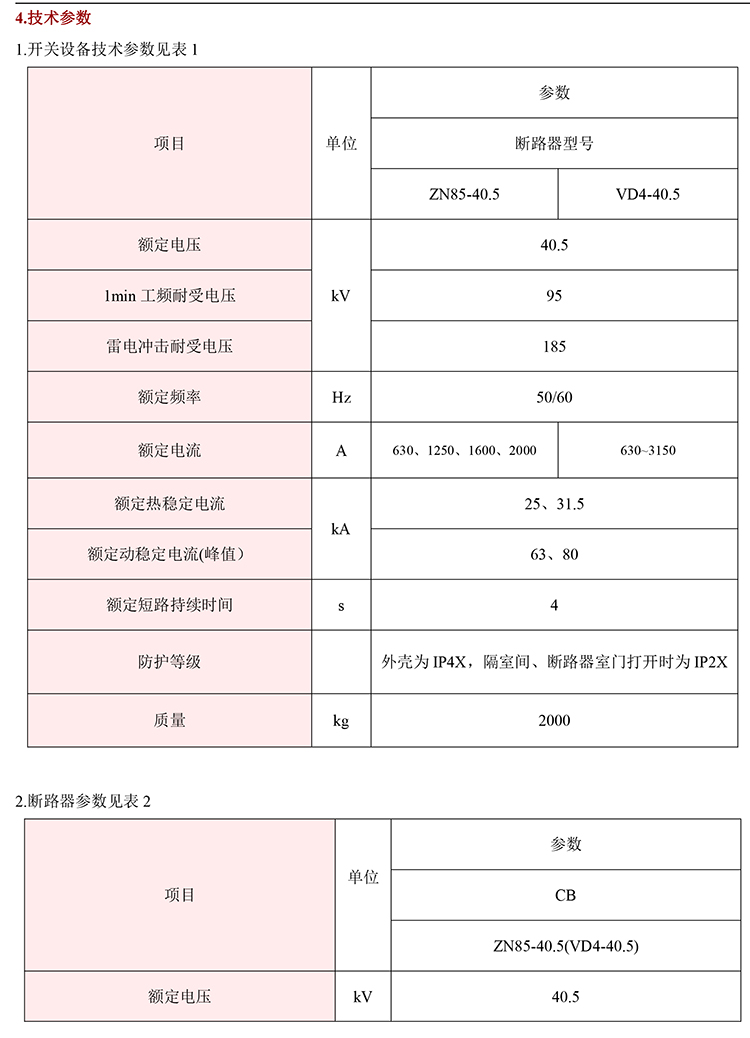

5.結構特征

（見圖1、圖2）

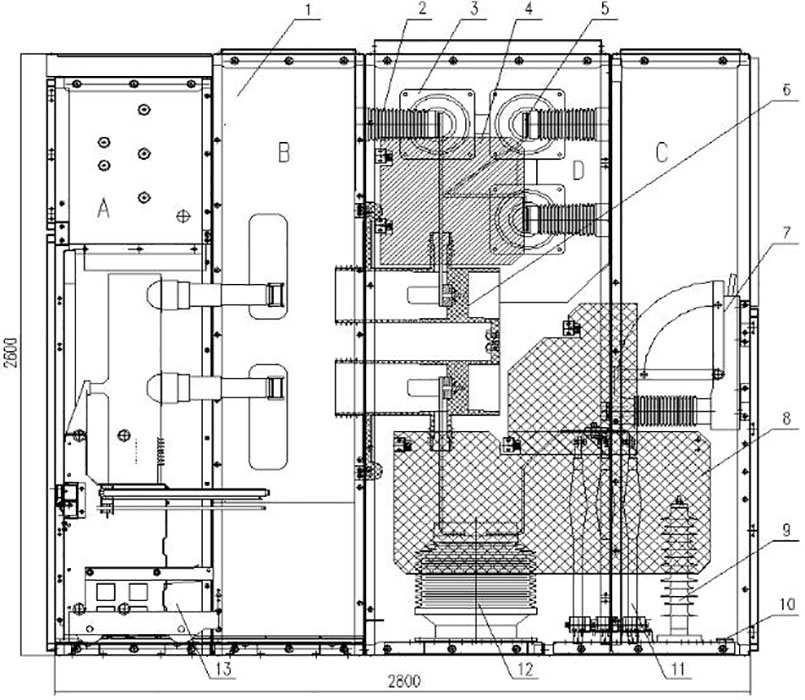

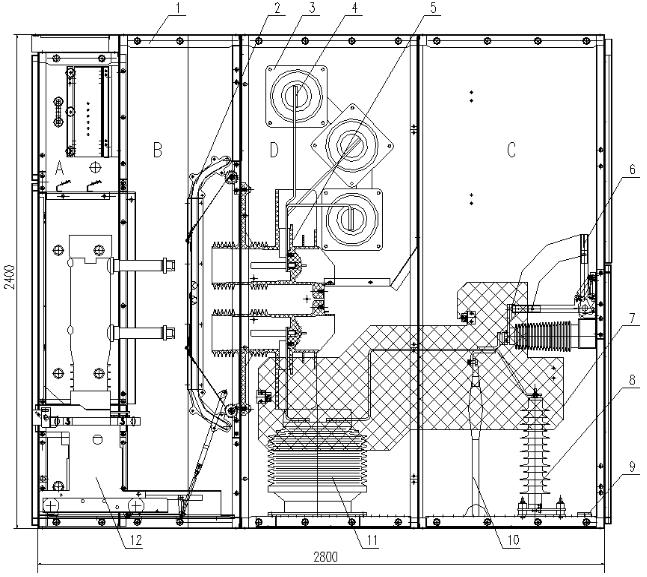

A、繼電器室     B、斷路器手車室      C、電纜室     D、母線室

1、外殼    2、絕緣子    3、穿墻套管    4、母線室絕緣板    5、主母線

6、觸頭盒  7、接地開關  8、電纜室絕緣板     9、避雷器  10、接地主母線

11、一次電纜    12、電流互感器    13、斷路器

                 圖1  開關柜結構圖(配ZN85-40.5斷路器)

A、繼電器室     B、斷路器手車室      C、電纜室     D、母線室

1、外殼   2、活門機構   3、穿墻套管   4、主母線   5、觸頭盒

6、接地開關   7、電纜室絕緣板   8、避雷器   9、接地主母線   10、一次電纜

11、電流互感器    12、斷路器

                    圖2  開關柜結構圖(配VD4-40.5斷路器)

 6. 開關設備安裝

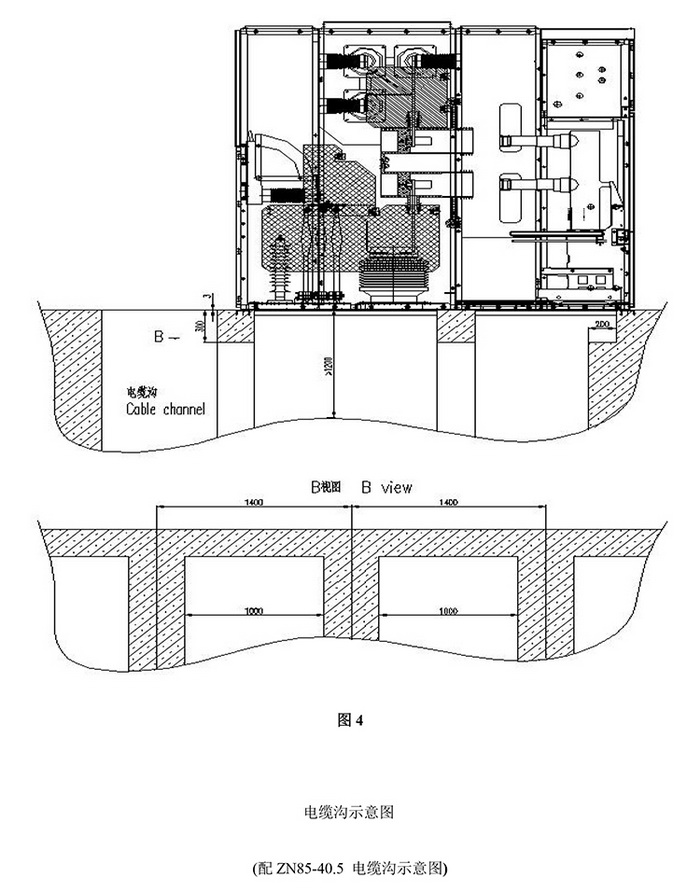

 1.開關設備的安裝基礎尺寸與安裝尺寸(見圖3、4)

　　　　　　　　　　　　　　　　　　　　　 圖3　　　　　　　　　　　　　　　　　　　　　　

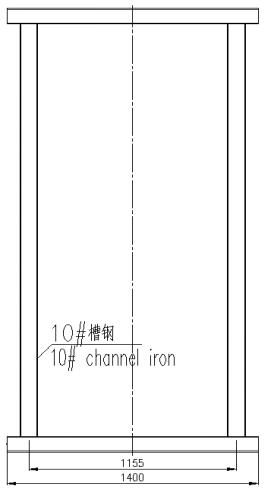

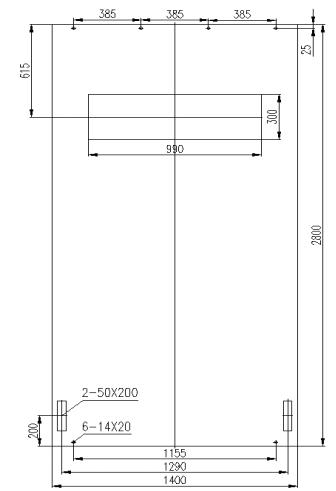

開關設備地基安裝圖             開關設備安裝示意圖

        (配ZN85-40.5 安裝基礎圖及底板孔尺寸)

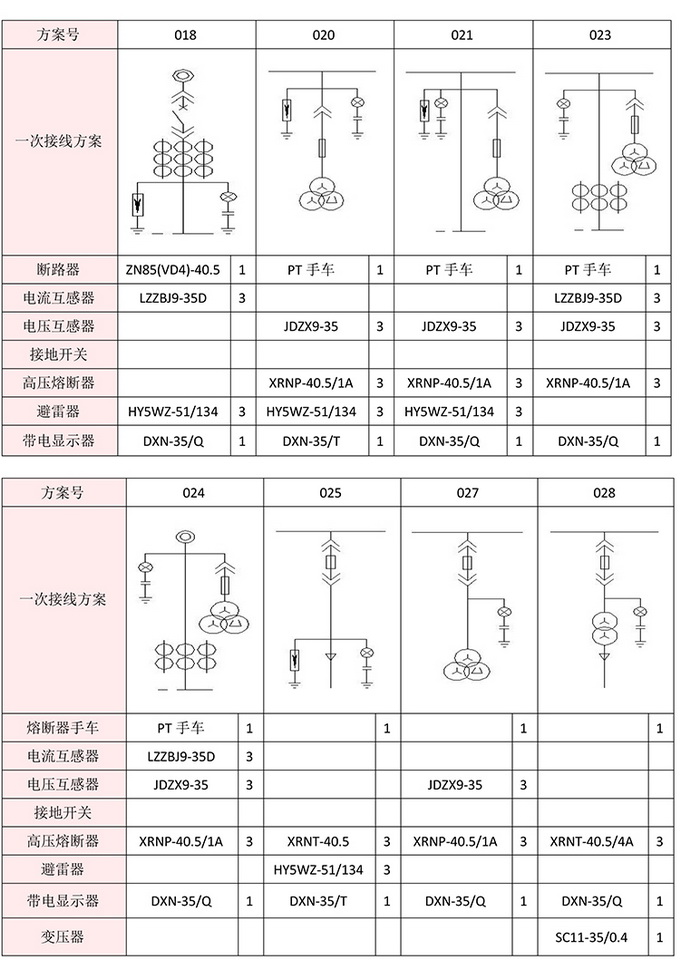

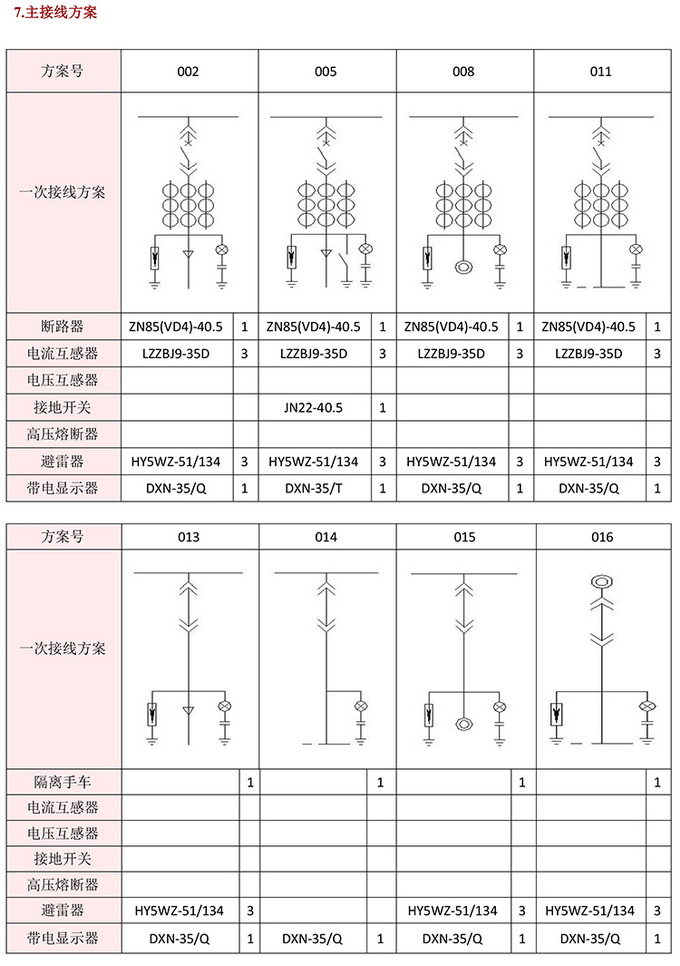

 8.訂貨須知

KYN61-40.5開關柜訂貨時應提供下列技術資料：

1.主接線方案圖編號、用途和單線系統圖、額定電壓、額定電流，額定短路開斷電流、配電室平面布置圖及開關柜的排列配置圖等；

2.開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；

3.開關柜內主要電氣元件的型號，規格及數量。
