10kv屬于高電壓輸配電，所以在使用10kv開關柜的時候應該了解其合分閘的工作原理。安徽得潤電氣的10kv開關柜可是技術成熟、業績多多啊，接下來，就為您分享它的電路圖啦。

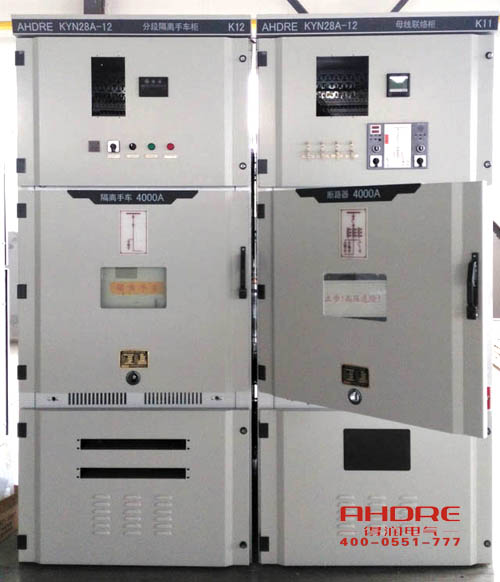

下圖是典型的10kV開關柜，左邊的開關柜在中上部位有兩個指示燈，一個紅色，一個綠色。其中，紅色為合閘指示燈，綠色為分閘指示燈。右邊的柜子，合分閘指示在操控面板上顯示。

10kV成套開關

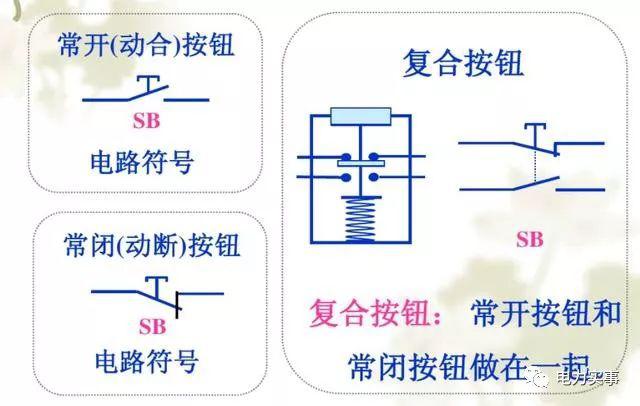

那么在理論上，這個按鈕是這樣的:

按鈕圖符

其實，按鈕指示表現，按鈕背后的電路，或許大家就不太清楚了，在此，給大家講一下，在講之前，特別要說明一下，原理圖上的電氣，畫的都是未加電時的狀態。

分合閘的初始狀態

初始狀態的電路是這樣的，操作電源的開關QA1處于斷開狀態。

回路加電后，開關是處于合閘狀態的。

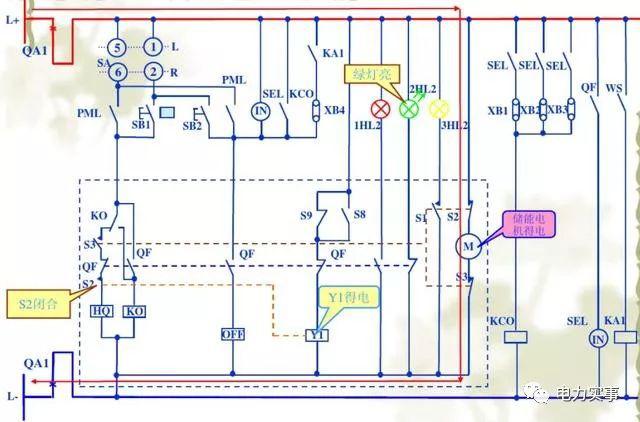

接著是儲能，給之后的合閘作準備。

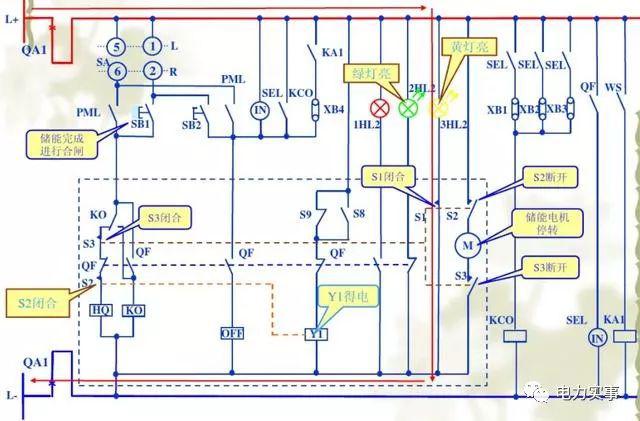

儲能完成后，儲能開關自動斷開，這樣，合閘的彈簧就可以用了，儲能的標識或燈，一般為黃色。

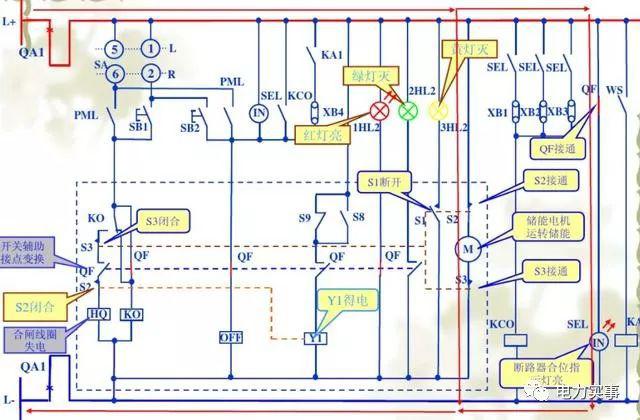

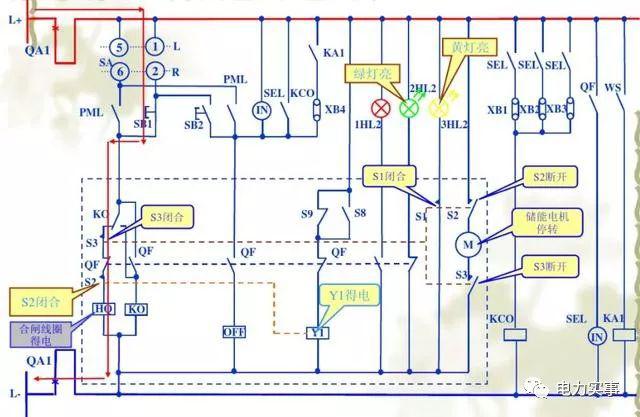

這是合閘中的狀態，開關打就地后，電流通過1-2觸電接通，通過上圖紅線的指示流過，其中HQ是合閘線圈，其會觸動儲能彈簧動作，同事，斷路器的輔助開關的狀態隨著合閘而改變。

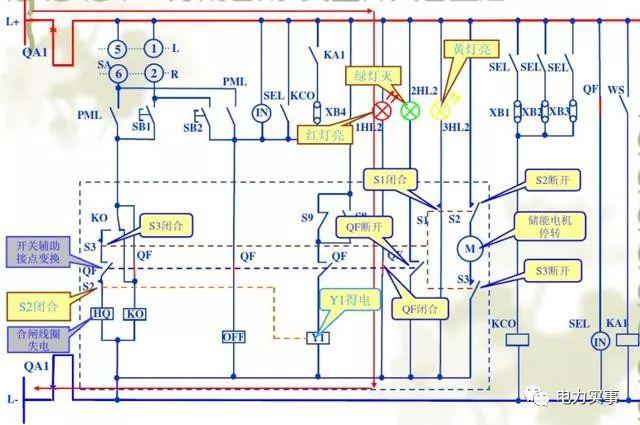

合閘后，幾個狀態改變，首先，最左側HQ上面的開關輔助觸點變成了斷開狀態，使得合閘線圈失電。其次，合閘的過程，讓儲能彈簧的能量釋放，如下圖：

這樣，儲能開關的s2，s3小開關又合上，彈簧又自動儲能，為下次開關動作作儲備。儲能完成后，儲能指示燈會重新變?yōu)辄S色。

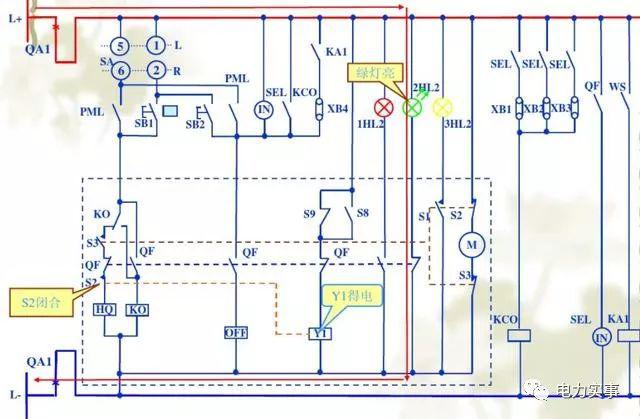

如要分閘，要按上圖的綠色按鈕，電路如下所示：

按下分閘按鈕，即途中的SB2后，分閘電路啟動，因在合閘的過程中，儲能彈簧已經被儲能，因此，一按這個按鈕，分閘動作馬上啟動，分閘過程完成，斷路器輔助開關的位置又換回初始的狀態。

怎么樣，雖然是簡單的分合閘，電路也是蠻復雜的，實際的開關回路要比剛剛說的要復雜的多，因為中間還有防跳的回路，保護動作引起的跳閘回路等等。
