「分享」箱式變電站的實物圖及應用
發布日期：2021-10-14
掃一掃
來源：
瀏覽次數：168
箱式變電站稱預裝式變電站或箱變，由中壓開關、變壓器、低壓開關、無功補償裝置、計量裝置等設備共同安裝于封閉箱體內的戶外配電裝置。因具有重量輕，安裝維護方便，外形美觀等特點，深受行業的廣泛使用。一般箱式變電站主要分為高壓室、變壓器室、低壓室，也有將所有設備放在同一個箱室內。
一、箱式變電站的隔室

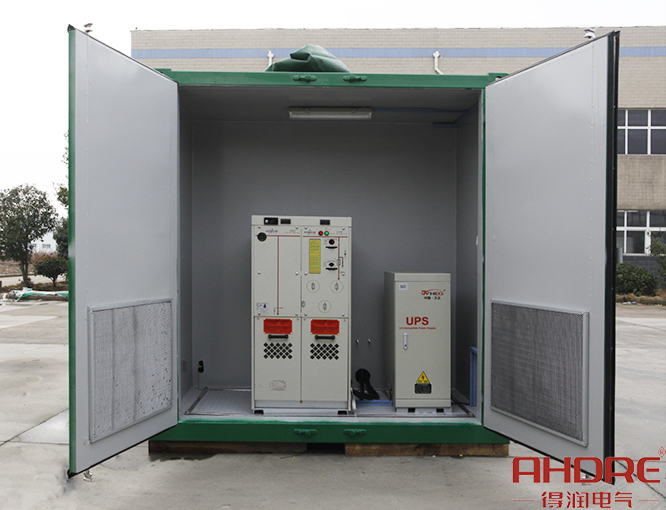

1、高壓室實物圖
高壓室一般設置高壓負荷開關，帶電動操作機構。UPS給負荷開關和低壓進線斷路器提供操作電源。

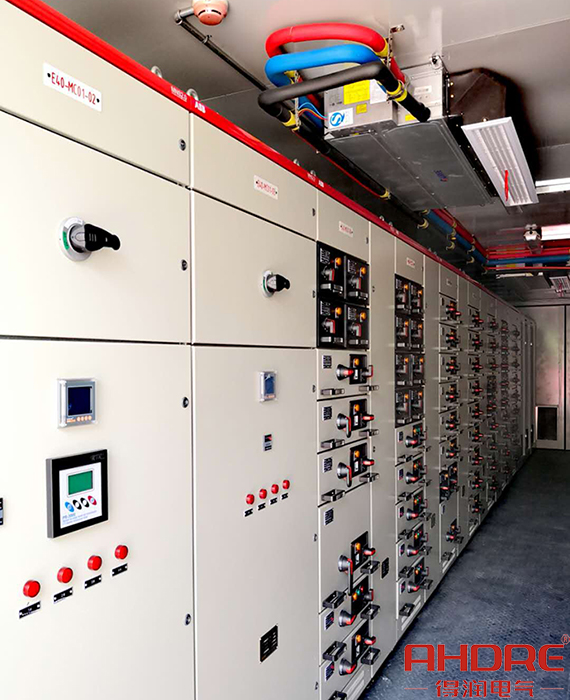

2、低壓室實物圖
低壓室一般由低壓配電柜組成，常采用MNS2.0行抽屜柜，帶側接線柜。考慮到大容量斷路器的厚度，進線柜和同側布置的補償柜以及其它柜體均統一為700mm深度。對于發熱量打的柜子，如進線、電容器等，設置專用通風風道對外散熱。

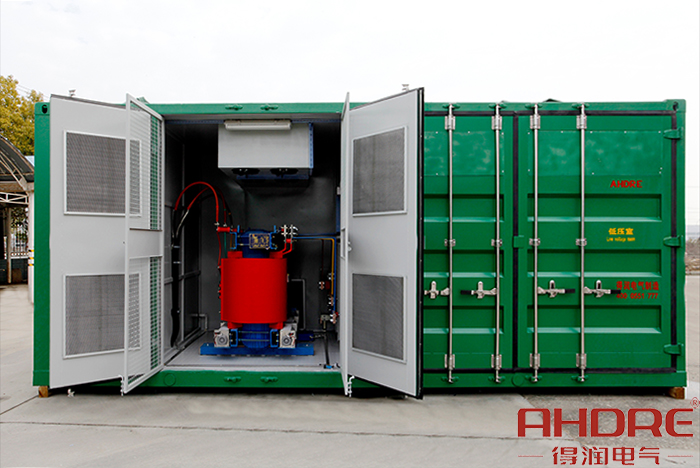

3、變壓器室實物圖
變壓器室一般采用SCB11-1600型干式電力變壓器，作用是把高壓電轉為低壓電。變壓器室發熱量大的設備是，所以會采用強制通風或者專用通風風道外排。
二、特點
（1）單元設計模塊化，組合方式靈活多樣；
（2）可移動、吊裝，便于運輸、遷移；
（3）已組裝完成的電控設備已就位，降低了現場電氣安裝的工作量；
（4）集裝箱采用耐候鋼結構，具有防風、防震能力；
（5）集裝箱鋼板外壁做防腐噴涂，耐腐蝕、耐酸性，高耐候使用年限在20年以上
三、應用

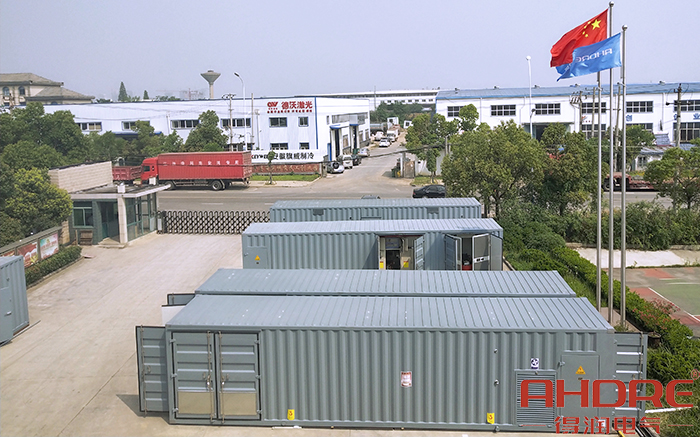

箱式變電站適應與各種工礦和電力行業，如建材、石油、化工、鉆井平臺、城區、農村10-100kV中小型配電所、廠礦及流動作業變電所的建設與改造。靈活易搬遷，且綜合成本低廉，省卻了變電所建造施工。電氣設備安裝方面的工作，節省了工期。得潤電氣作為安徽的一家專業從事箱式變電站的高新技術企業，其設計、生產的箱式變電站已遠銷國外的加納、阿爾利亞、幾內亞等國家。
